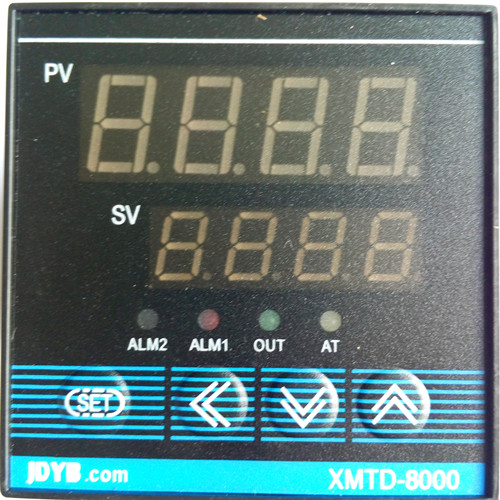

一．面板说明

1、 PV 当前测量值
2、SV 主控设定值
3、 AL2报警输出指示
4、 AL1报警输出指示
5、  OUT主控输出指示
6、AT自整定指示
7、SET功能键
8、◄移位键
9、▼减少键
10、 ▲增加键
说明：仪表上电后，上显示窗口显示测量值（PV），下显示窗口显示给定值（SV）。在基本状态下，SV窗口能用交替显示的字符来表示系统某些状态，如下：
1、输入的测量信号超出量程（因传感器规格设置错误、输入断线或短路均可能引起）时，则显示：“----”。此时仪表将自动停止控制。
3仪表面板上的4个LED指示灯，其含义分别如下：
OUT输出指示灯：输出指示灯在线性电流输出时通过亮/暗变化反映输出电流的大小，在时间比例方式输出（继电器、固态继电器及可控硅过零触发输出）时，通过闪动时间比例反映输出大小。
ALM1指示灯：当AL1报警时点亮。
ALM2指示灯：当AL2报警时点亮。
AT灯：自整定时，指示灯点亮。
二．基本使用操作
1、温度设定：在LCK为000或001时，短按SET键（0.5S)，在按◄、▼或▲键，使SV显示窗的数值为所需值，修改完毕在按SET键确认。
2、设置参数：按SET键并保持约3秒钟，即进入参数设置状态。在参数设置状态下按SET键，仪表将依次显示各参数，例如上限报警值ALM1、参数锁LOCK等等，对于配置好并锁上参数锁的仪表，只出现操作工需要用到的参数（现场参数）。用▼、▲、◄等键可修改参数值。如果没有按键操作，约30秒钟后会自动退出设置参数状态。
三．自整定（AT）操作(初次使用建议使用一次)
仪表初次使用时，可启动自整定功能来协助确定P、I、d等控制参数。初次启动自整定时，可将仪表切换到正常显示状态下，按SET键并保持约3秒钟，即进入参数设置状态。在参数设置状态下按SET（0.5秒）键，仪表将依次显示各参数，在下排显示器显示“ATU”字样。按动▼、▲将数值修改为1，AT灯亮，自整定启动，此时仪表执行位式调节，约2-3次振荡后自动计算出P、I、d等控制参数。如果在自整定过程中要提前放弃自整定，可再按▼、▲键并保持约2钞钟，使“At”字样消失即可。视不同系统，自整定需要的时间可从数秒至数小时不等。仪表在自整定成功结束后，会将参数自动保存
四．参数功能说明
仪表通过参数来定义仪表的输入、输出、报警及控制方式。以下为参数功能表：（注：无相应功能时，自动隐藏）

参数代号	参数含义	说        明	设置范围
LCK	参数锁	0 允许A,B菜单 1 允许A菜单 2 禁止所有菜单
AL1	上限报警	测量值大于ALM1+Hy值时仪表将产生上限报警。	-1999- +9999
AL2	下限报警	当测量值小于ALM2-Hy时产生下限报警，当测量值大于ALM2+Hy时下限报警解除。	同上
LP	回差	回差用于避免因测量输入值波动而导致位式调节频繁通断或报警频繁产生/解除。	0.1`100.0
ALU	自整定	=0，人工设定参数。=1系统自动调整各项参数	0-1
I	积分时间	如温度波动较大加长积分时间，反之减小。一般来说系统滞后现象越严重，积分时间要越长	10-2000
P	比例带	大约是PID起作用的温度范围。P=0时进入位控模式，设置原则：如温度过冲大可加大比例带，如希望升温快可减小比例带	1-125
d	微分时间	一般设定为积分时间的1/8---1/4	0-2000秒
t	输出周期		1-60秒
SC	主输入显示修正	Pb参数用于对输入进行平移修正.以补偿传感器信号本身的误差,对于热电偶信号而言,当仪表冷端自动补偿存在误差时,也可利用Pb参数进行修正。	-20 - 20
