超声波焊接机晶体板(功率板)维修时间:2019-07-10 11:32:26   访问量:0

——

当超声波焊接机不发振时,首先判断晶体板(功率板)是否损坏,维修判断如下

1.检修晶体板所需工具有:1.数字万用表(带二极管测量)2.电烙铁3.十字起子4.M3扳手(或小开口扳手及钳子)

2.首先应将晶体板由机器上拆下
(注意:拆卸晶体板时应确保电源已关闭,并完全放电,否则可能出现电击危险!!!)

3.将万用表功能选择开关置于二极管测量功能,并将表笔正确插入万用表
(注:万用表由于厂家型号不同,会有差异,本教程所用为(优利德(UNI-T)UT61E 数字万用表))

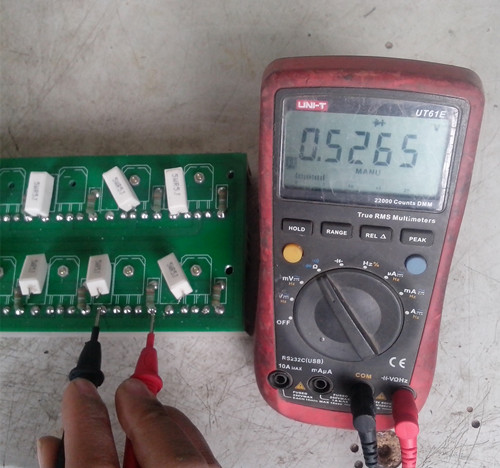

4.分别测量晶体板二组三极管如图,如数值为0.35至0.55之间为正常,低于0.3为损坏

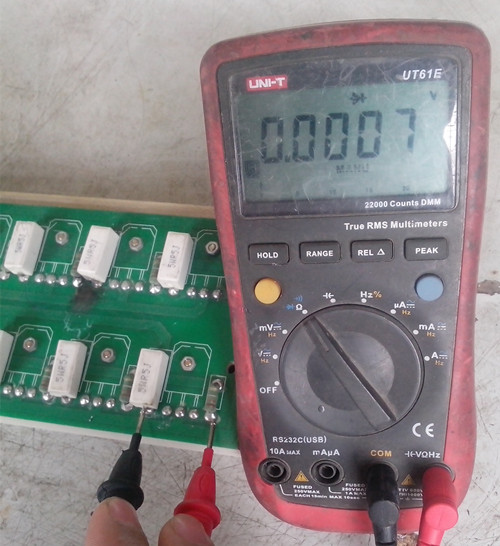

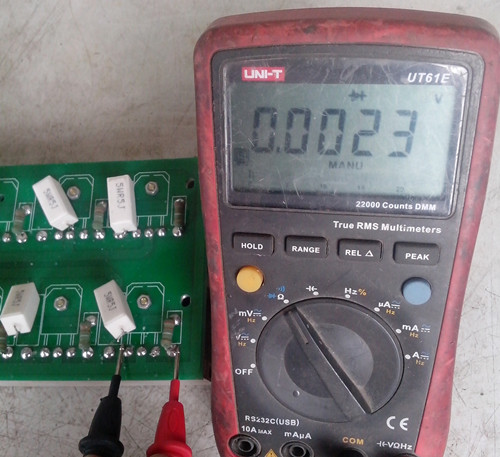

以上为正常图示,下面为损坏的图示

5.将损坏的一组中的所有白色水泥电阻用电烙铁焊开一只引脚如下图

6.用万用表分别测量各三极管数值,如图

上图为损坏的表现,下图为正常三极管

7.测量白色水泥电阻和绿色电阻是否正常(注:白色水泥电阻为0.5欧姆,小电阻为0.22欧姆,此处不在讲述电阻测量方法,请参考其他教程说明)
8.将损坏的三极管拆下更换好的管子测量确认后,将水泥电阻焊回线路板
9.再次测量二组数值,确认正常后装回设备
